Áno, teoreticky je možné nakotviť do betónu rôzne mechanické kotvy, ale musí do dávať zmysel. V praxi je použitie mechanických a chemických kotiev rôzne podľa typu projektu, zaťaženia, podmienok montáže a ďalších okolností. Nie je jednoduché mať univerzálny recept, že je vždy jeden typ kotiev na všetko.

Poďme sa najskôr pozrieť na výhody a obmedzenia mechanických a chemických kotiev, pretože sa na trhu významne používajú oba princípy.

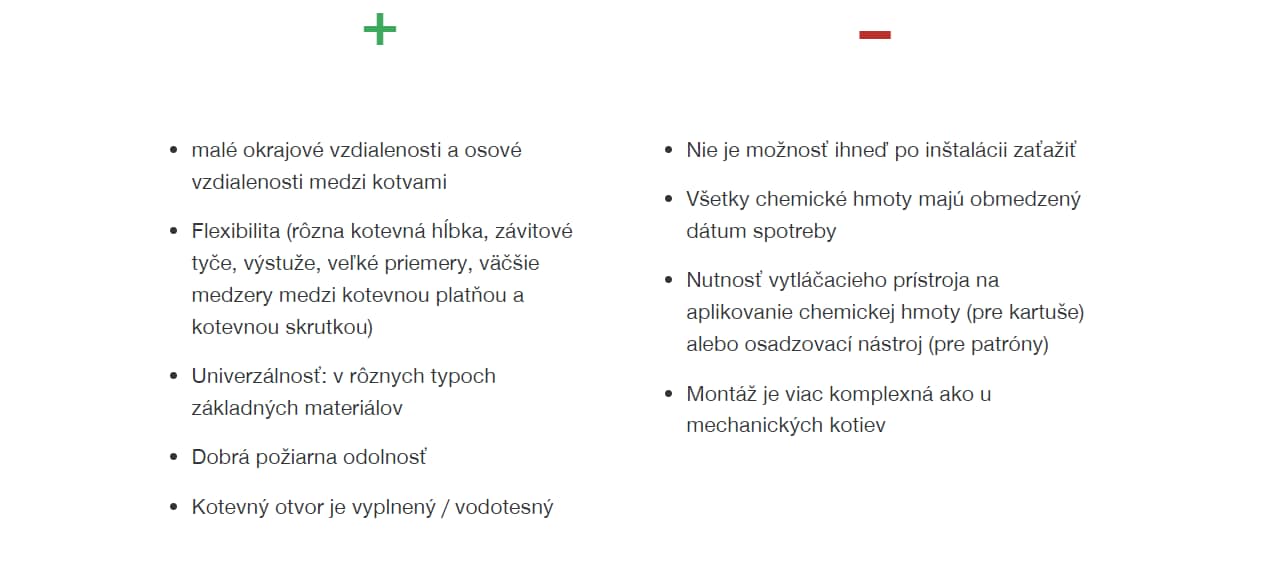

Pri chemických kotvách môžeme uviesť tieto prednosti, ale aj limity:

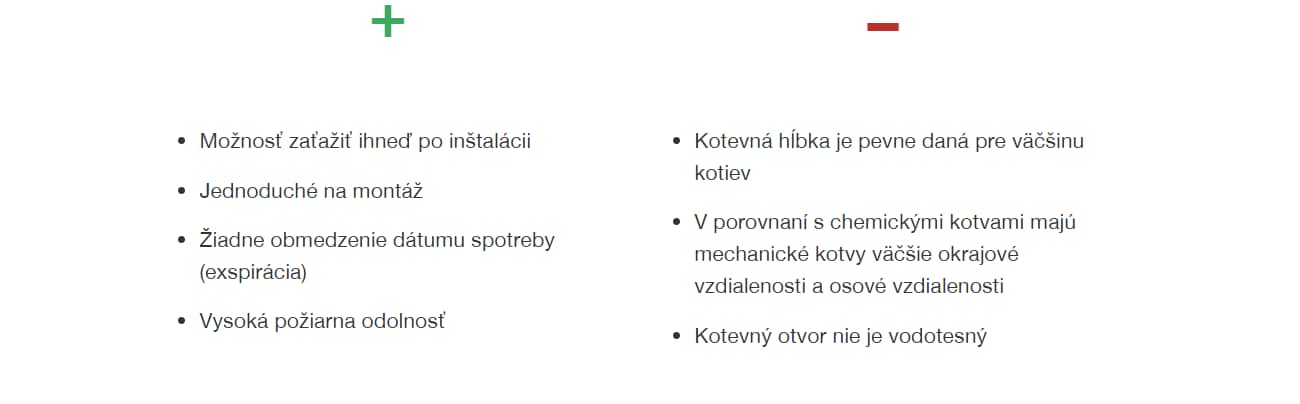

Oproti tomu mechanické kotvy sú na tom nasledovne:



Je možné vyvinúť typ kotvy, ktorý skĺbi výhody oboch princípov?

Áno, práve nová kotva Hilti HUS4-MAX prináša veľkú inováciu vo viacerých smeroch. Ide o skrutku do betónu, ktorá sa už v minulosti úspešne používala a po novom jej dávame možnosť ju ešte naviac posilniť špeciálne určenou chemickou hmotou tak, aby na jednej strane fungoval mechanický princíp, ale aj chemická hmota pomohla prepojiť celkovo skrutku s betónom. Dochádza tak k vyplneniu medzier a mikro-trhliniek medzi skrutkou a betónom. Obrovskou výhodou je, že je možné kotevnú skrutku ihneď po osadení zaťažiť na plný výkon. V prvej fáze všetko prenesie mechanický princíp a vo veľmi krátkom čase dochádza k vytvrdnutiu chemickej hmoty a takmer dokonalému prepojeniu skrutky s betónom. Tu už je tak limitom pevnosť betónu, a nie samotné kotvenie kotvení.



Porovnanie skrutky do betónu - variant bez chemickej hmoty a s chemickou hmotou

Samozrejme je potrebné použiť kompletný systém, to znamená novú verziu skrutky do betónu HUS4, ktorá má lepšiu geometriu skrutkovice a užší driek pre jednoduchšie osadenie. K tomu špeciálne určenú chemickú hmotu vo forme patróny (kapsule), kde je presná dávka chemickej hmoty a pri osadení dôjde k premiešaniu dvoch zložiek chemickej hmoty o správnej viskozite a chémia tak vyplní všetky medzery. Výhodou sú 3 možnosti hlavy skrutky, a to šesťhranná, so závitom a elegantná zapustená hlava.



Systémové riešenie kombinovanej (hybridnej) kotvy HUS4-MAX

Pri vývoji tohto riešenia bol venovaný priestor aj tomu, aby toto riešenie bolo demontovateľné a zároveň bola možnosť kotviť znovu do toho istého kotevného otvoru. A skutočne je toto riešenie certifikované, to znamená, že po osadení kotvy a vytvrdnutí chemickej hmoty je možné po nejakom čase kotevnú skrutku vyskrutkovať. Zároveň v danom kotevnom otvore zostal veľmi kvalitný závit pre možnosť opätovného osadenia skrutky do betónu. Poznáte inú chemickú kotvu, ktorá toto vie?


Ukážka možnosti opakovaného použitia rovnakého kotevného otvoru

Poďme si zhrnúť celkové výhody použitia mechanickej a chemickej kotvy zároveň:



Dokonca si dovolíme tvrdiť, že ide o najrýchlejšiu chemickú kotvu na svete. A to preto, že ihneď po osadení je možné kotvu zaťažiť na plné zaťaženie. Montážne firmy sa často sťažujú, že majú obmedzený počet pracovníkov a potrebujú jednoduché a rýchle riešenia. Toto je optimálne riešenie práve aj pre nich. Jedná sa o veľmi rýchlu montáž a bezpečnú čo sa týka eliminácie chýb. Chemická hmota je presne daná množstvom (1 patróna), kotevný otvor nie je nutné čistiť, osadenie je pomocou rázovej uťahovačky až na dotiahnutie, to znamená, nie je potrebný momentový kľúč. Je tu teda minimum priestoru pre chyby pri osadení, ktoré inak poznáme z tradičných chemických kotiev u menej vzdelaných pracovníkov. Zároveň tým, že je tu chemická hmota, je kotevný otvor vyplnený a odolný proti vode. Z hľadiska porovnania únosností sú tu lepšie výsledky ako u tradičných chemických aj mechanických kotiev pre rovnakú kotevnú hĺbku a dostávame sa na kapacitu betónu. Jedná sa aj o ekonomické riešenie, pretože je potrebné porovnať cenu kotevného bodu a náklad na osadenie, čo v súčte dáva zmysel práve vzhľadom k rýchlosti montáže.

V praxi je možné toto hybridné riešenie použiť pre stredné až ťažké zaťaženia kotiev s rozmermi cca M8 - M16, ako je kotvenie prístreškov, zariadení, zábradlí, plošín, stĺpikov, technológií a podobne.


Možnosti uplatnenia v praxi


Pre návrh týchto typov kotiev je možné využiť softvér PROFIS Engineering a alebo tabuľkové hodnoty v katalógu (resp. ETA certifikáte).

Krátke 2 min. video z osadenia kotiev je na Hilti Slovensko Youtube kanále, konkrétne toto video TU.
