Všetci stavební inžinieri sa pri štúdiu navrhovania betónových konštrukcií celkom dobre zoznámia s riešením zabetónovaných výstuží ako s osvedčeným systémom pre spojenie dvoch betónových prvkov. Ako vypočítať dĺžku spriahnutia alebo kotvenia nie je tajomstvom a zrejme nejde o náročnú úlohu.



Prečo by ste sa teda mal/a rozhodnúť pre niečo iného? Aj keď je zabetónovaná výstuž v podstate najlacnejším a najflexibilnejším riešením, existuje niekoľko dôvodov, prečo sa používajú aj alternatívne technológie, ako sú liate krabice, spojky (tzv. mechanické spojovacie systémy) a liate armovacie krabice (tzv. štartovacie výstuže zabalené v pozinkované oceľovej jednotke, ohnuté von po odobratí veka krabice a rozobratí debnenia), a to je malta a samozrejme injekčné chemické hmoty. V tomto článku sa pozrieme na každodenné situácie, keď sú injekčné chemické hmoty bezpochybne vhodnejšou voľbou, a ponúkame niekoľko rád.

Riešenie neplánovaných situácií

Na stavbe sa stávajú chyby. Niektoré vopred zabetónované výstuže môžu byť chybne umiestnené alebo neboli umiestnené vôbec, prípadne sa výstužná sieť mohla pri liatí betónu posunúť. Alebo napríklad stačí posunúť pilier o 100 mm do strany a zmeniť rozmiestnenie výstuže, pretože sa v priebehu realizácie zmenil projekt.

Projekty, ktoré sa v priebehu realizácie menia, vyžadujú flexibilitu: pridanie novej štartovacej výstuže do betónového stĺpa

Všetky tieto každodenné prípady vyžadujú prerobenie, nový návrh a injektážne chemické hmoty môžu skutočne pokryť väčšinu potrieb lepšie ako akékoľvek iné riešenie po inštalácii. Ako napríklad chemická hmota, kde jej inštalácia je jednoduchšia a rýchlejšia..

Bezpečnejšie a “pohodlnejšie” pracovisko

Všetky tie štartovacie výstuže trčiace z betónových prvkov predstavujú pre pracovníkov skutočné riziko, zhoršujú pohodlie pri práci a obmedzujú prístup na stavbe. Aj napriek tomu, že sú alternatívne riešenia drahšie ako zabetónovaná výstuž, má zmysel o nich v mnoho aplikáciách uvažovať.

Napríklad odlievané boxy a odlievané spojky sú cenné technické riešenia navrhnuté k prekonaniu týchto bolestivých miest. Ale opäť sa stávajú chyby a to, čo bolo popísané vyššie u zabetónovaných výstuží, platí aj pre iné vopred zabetónované riešenia. Naviac najväčšia výhoda chemických injektážnych hmôt v porovnaní s vyššie uvedenými systémami cast-in pramení z vysoké miery z flexibility, čo sa týka rozmerov a pokrytého usporaidania.

Štartovacia výstuž predstavuje riziko a obmedzuje pohodlie na stavbe

Zjednodušenie návrhu a realizácia debnenia

Nie je potrebné vŕtať žiadne debnenie. Žiadne výstuže, ktoré by sa museli viazať na výstužnú sieť. Žiadne liate krabice alebo spojky, ktoré by sa museli pribíjať k debneniu. Nie je potrebné vykonávať podpovrchové vŕtanie ani ručné miešanie alebo dlhý postup "ponor a nalep" pri použití injektážnych chemických hmôt.

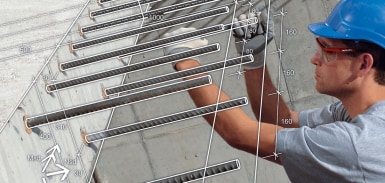

Dodatočne inštalovaná výstuž pomocou injekčných chemických hmôt môže byť veľmi pohodlná a spoľahlivá pri použití profesionálneho čistenia (tj. automatického čistenia) a injekčných systémov (batériové dávkovače, nástavce s plastovými trubkami a piestovými zátkami. Rovnako, ako u každého iného dodatočne inštalovaného systému je kľúčovým bolestivým miestom fáza vŕtania: zásah do existujúcej výstuže znižuje rýchlosť inštalácie a životnosť vrtáka. Pred pokračovaním v inštalácii preto môžete použiť detekční systémy pre kontrolu polohy existujúcej výstuže. Pretože však injektážne chemické hmoty zvyčajne vyžadujú menšie vrty než malta, je toto riziko nižšie.

Dodržiavanie predpisov v najlepšej podobe

Aby nebolo v zabudnutí: Medzinárodné a tuzemské predpisy stanovili používanie injektážnej chemickej hmoty pre dodatočne inštalované výstuže v stavebníctve vo väčšej miere než u iných alternatívnych riešení. Chemické kotvy je možné kvalifikovať pre viac podmienok (tj. statické, seizmické a požiarne) a pravidlá pre navrhovanie sú definované v medzinárodných normách (tj. ACI 318, Eurokód EC2-4). Zaistenie plného súladu s požiadavkami predpisov je rozhodujúce pre výber kvalifikovaných výrobkov pre podmienky použitia a samozrejme pre uskutočnenie správneho výpočtu.

Toto je niekoľko dobrých dôvodov, prečo by ste mali pre svoj projekt zvážiť použitie injektážnych chemických hmôt. Pri navrhovaní svojich ďalších aplikácií môžete použiť PROFIS Engineering s modulom Rebar (https://www.hilti.sk/c/CLS_CUSTOMER_SOFTWARE/CLS__SOFTWARE_FASTENING_SYSTEMS/r6502279).

Požiadajte nás o podporu: Stačí zanechať komentár alebo napísať otázku do komunity a získať ďalšie kompetencie prostredníctvom nášho webinára alebo školenia na kotvenie výstuže pre projektantov.
