Hilti HAC-C -T Vrúbkované kotevné lišty

Obr.1.1 - HILTI vopred zabetonovaná kotevná lišta (CAST-IN)

V porovnaní s oceľovými doskami, ktoré sa tradične inštalujú do debnenia pred betonážou na vytvorenie obdobného technického riešenia (pripájaný prvok sa k týmto doskám následne privaruje), poskytujú kotevné lišty väčšiu flexibilitu a eliminujú nutnosť zvárania na stavbe. Okrem toho môžu kotevné lišty skrátiť dobu inštalácie oproti dodatočne inštalovaným kotevným systémom, pretože nie je potrebné vŕtať, čo zvyšuje produktivitu montážneho tímu. Môžu tiež zvýšiť spoľahlivosť spojenia. (Ďalšie aplikácie viď kapitola 4) Oproti použitiu dodatočne inštalovaných kotiev alebo zváraného spoja, možno použitím vopred zabetónovaných kotviacich líšt dosiahnuť:

• Jednotvárnosť konštrukcie— nedochádza k vŕtaniu do vytvrdnutého betónu, čím sa predchádza poškodeniu výstuže alebo odlupovaniu betónu.

• Rýchlejšia inštalácia— poloha T-skrutiek môže byť upravená a premiestnená v rámci profilu lišty

• Možnosť rektifikácie— umožňuje zmeny zarovnania aj v neskorej fáze po vytvrdnutí konštrukcie.

Kotevné lišty sú bežne používané v mnohých projektoch a odvetviach, ako sú fasádne systémy, inžinierske stavby, infraštruktúra, inštalácia TZB a priemyselné prevádzky.

Systém HAC-C-T nadväzuje na osvedčené lišty Hilti HAC-C a HAC-C-P valcované za tepla a ponúka vyšší výkon aj efektivitu. Kotevné lišty s vrúbkovanými okrajmi (HAC-C-T) a zodpovedajúcimi vrúbkovanými T-skrutkami sú riešením pre aplikácie, ktoré vyžadujú nastaviteľnosť na stavbe a súčasne odolnosť proti pozdĺžnemu šmyku vznikajúcemu napríklad seizmickým zaťažením, vetrom, úžitkovým zaťažením, vlastnou tiažou a pod.

Obr. 2.1: Vrúbkovanie kotevných kanálov HAC-CT v pozdĺžnom smere a kompatibilné T-skrutky

Európske technické posúdenie pre kotevné systémy Hilti HAC-CT, ETA-17/0336 (29. augusta 2025) [1], odkazuje na normu EN 1992-4 [2] pre návrh proti 2D (ťah, kolmý šmyk) statickému a požiarnemu zaťaženiu podľa požiarnej krivky ISO, zaťaženie, na CEN/TR 17080 [7] pre pozdĺžne šmykové zaťaženie a na EOTA TR 050 [4] pre únavové zaťaženie. Stále rastúci dopyt po univerzálnom riešení zabudovaných kotevných líšt, ktoré poskytuje vyššiu efektivitu, nastaviteľnosť počas životného cyklu stavby a odolnosť proti zaťaženiu v treťom smere 3D (ťah, kolmý šmyk, pozdĺžny šmyk v osi lišty), viedla k vývoju novej generácie kotevných líšt HAC‑C‑T. Kým sa pustíme do podrobností o novom riešení, ktoré sú popísané v kapitole 5, tu sú hlavné výhody a kľúčové oblasti použitia uvedené v nasledujúcich kapitolách 3 a 4.

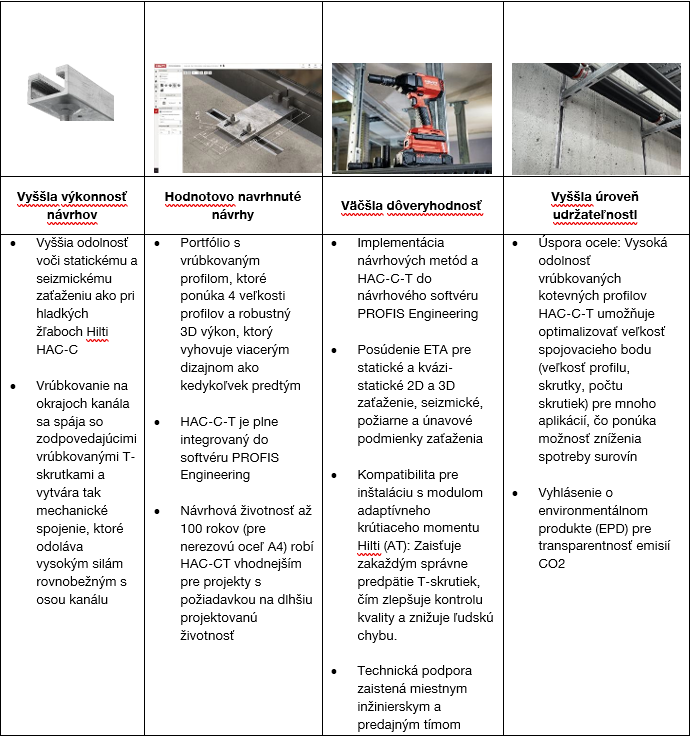

Vrúbkované kotevné profily HAC-C-T sa dodávajú v kompletnej ponuke, od technickej špecifikácie až po dodávku na stavbu (SPEC2SITE). To zahŕňa statický návrh integrovaný v softvéri PROFIS Engineering na základe EN 1992-4 a najnovších dát z posúdenia podľa ETA-17/0336, technickú dokumentáciu k produktu v inžinierskom centre Hilti (projekt) a ponuku osobnej technickej podpory poskytovanej miestnym predajným a technickým tímom Hilti. Tabuľka 3.1: Ponuka HAC-C-T SPEC2SITE pomáha zákazníkom (statikom a projektantom) vylepšiť návrh - výkonnejšie, cenovo dostupnejšie a udržateľnejšie technické riešenie

Systém kotevných líšt HILTI HAC-C-T je vhodný pre rad náročných konštrukčných aj nekonštrukčných aplikácií pri statickom (2D a 3D) a dynamickom (seizmickom, únavovom) zaťažení, rovnako ako pri vystavení požiaru v betóne s trhlinami aj bez trhlín. Medzi kľúčové aplikácie patria (obr. 4.1):

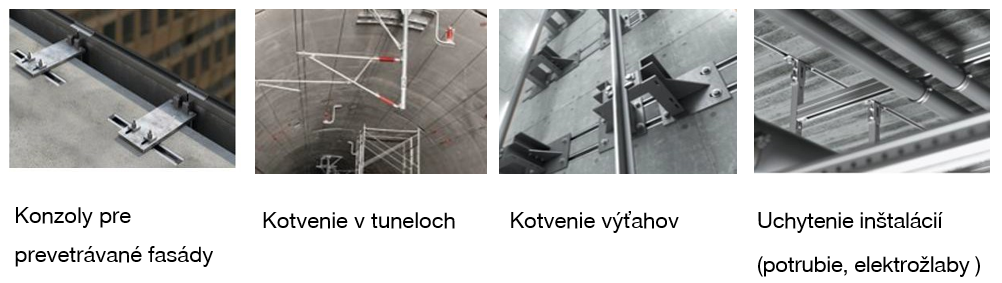

Obr. 4.1: Rôzne aplikácie kotevných líšt HAC-C-T

Toto riešenie "jeden systém, viac aplikácií" prináša obrovskú hodnotu zjednodušením návrhov, znížením zložitosti na stavenisku, zjednodušením nákupu a umožnením inžinierom navrhovať jedno vysoko výkonné riešenie.

Kotevné lišty HAC-C-T sú zahrnuté v Európskom technickom posúdení (pozri ETA-17/0336 [1] ) , ktoré sa vzťahuje na použitie lišt v betóne s trhlinami/bez trhlín pri statickom, kvázi-statickom 2D a 3D, seizmickom a únavovom zaťažení a vystavení požiaru. Súčasťou je aj odborný posudok pre tunelové aplikácie, kde je relevantná požiarna odolnosť.

Tabuľka 5.1: Európske technické posúdenie a technické dokumenty dostupné pre systémy kotviacich nosníkov HAC-C-T:

6.1 Rôzne prierezy a typy materiálov

HAC-C-T s vrúbkovanými okrajmi ponúkame v rade štyroch veľkostí profilov: HAC-C-T 29/20, HAC-C-T 40/22, HAC-C-T 50/30 a HAC-C-T 53/34, čo umožňuje široké pokrytie aplikácií. Okrem týchto veľkostí so štandardnou hĺbkou zapustenia existujú dve ďalšie verzie HAC-C-T 40L a HAC-C-T 50L, ktoré sa vyznačujú rovnakým profilom lišty (ako 40/22 a 50/30), ale s dlhšími kotvami na zvýšenie odolnosti betónu tam, kde by to mohlo byť relevantné pre návrhy. HAC-CT je k dispozícii v žiarovo zinkovanej (HDG) a nerezovej oceli A4 na splnenie rôznych potrieb ochrany proti korózii.

Obr. 6.1- HAC-C-T portfolio

6.2 Ako to funguje?

Vrúbkované rozhranie medzi kanálom a T-skrutkou výrazne zvyšuje odolnosť voči pozdĺžnym šmykovým silám a prekonáva hladké kanály HAC-C aj V-tvaru z portfólia Hilti.

Inovatívna výrobná technológia umožňuje systému HAC-C-T ponúknuť pozdĺžne šmykové únosnosti, ktoré vyžadujú až o 50 percent nižšie montážne momenty ako existujúce technológie, a zároveň ponúkajú vysoký výkon kotvenia. Vďaka nižšiemu montážnemu momentu je možné skrátiť dobu inštalácie na spoj.

Obr. 6.2 – Hilti vrúbkovaná kotevná lišta HAC-C-T a vrúbkovaná kotevná skrutka (HBC-T)

6.3 Univerzálna T-skrutka

Portfólio skrutiek Hilti do profilov (HBC-T) zahŕňa 3 rôzne konfigurácie, ktoré sú kompatibilné s rôznymi typmi profilov. V závislosti od konfigurácie T-skrutky sú k dispozícii rôzne priemery a celkové portfólio zahŕňa veľkosti M10, M12, M16 a M20, pričom skrutky sú ponúkané v dvoch rôznych materiálových prevedeniach: uhlíková oceľ s triedou pevnosti 8.8 so žiarovo zinkovaným (HDG alebo F povlakom) a nerezová oceľ triedy A4-70. Tabuľka 6.3.1 – Kompatibilita vrúbkovaných skrutiek Hilti (HBC-T) s kotevnými profilmi Hilti

HBC-T je možné použiť na prenos ťahového zaťaženia, kolmého a pozdĺžneho šmykového zaťaženia a/alebo akejkoľvek kombinácie týchto zaťažení. Prenos pozdĺžneho šmykového zaťaženia prebieha vzájomným spojením vrúbkovania T-skrutky HBC-T s vrúbkovanými okrajmi kotevných profilov HAC-C-T. Smerové značenie hlavy na T-skrutku pomáha inštalatérovi zaistiť, aby bola skrutka pred aplikáciou montážneho momentu správne umiestnená kolmo k profilu kanálu. Značenie hlavy navyše umožňuje inštalatérovi a inšpektorovi určiť polohu skrutky po inštalácii upevňovaného prvku.

6.4 Návrhová životnosť až 100 rokov

Okrem štandardnej predpokladanej životnosti 50 rokov podľa zamýšľaného použitia podľa európskeho dokumentu pre posudzovanie EAD 330008-04-0601, ktorá platí pre prvky z uhlíkovej aj nerezovej ocele, novo aktualizované ETA-17/0336 pre HAC-C-T zahŕňa aj predpokladanú životnosť 100 rokov pre prvky vyrobené .

6.5 Znalecký posudok pre tunelové aplikácie, kde je dôležitá požiarna odolnosť

Okrem Európskeho technického posúdenia, ktoré zahŕňa informácie týkajúce sa požiarnej odolnosti výrobku v prípade štandardnej požiarnej krivky ISO-834, bol vydaný dodatočný znalecký posudok (ZTV-ING Tunnel fire) pre požiarnu odolnosť v tunelových aplikáciách [5].

6.6 Návrhový software

Profily HAC-C-T so skrutkami HBC-T sú integrované do softvéru HILTI PROFIS Engineering, ktorý používateľom umožňuje rýchlo a presne navrhovať systémy kotevných líšt. Prostredníctvom jednoduchého a užívateľsky prívetivého rozhrania pomáha PROFIS Engineering navrhovať upevnenie kotevných profilov pri statickom, seizmickom, únavovom zaťažení a/alebo vystavení požiaru v súlade s najnovšími dostupnými stavebnými predpismi, schváleniami a normami.

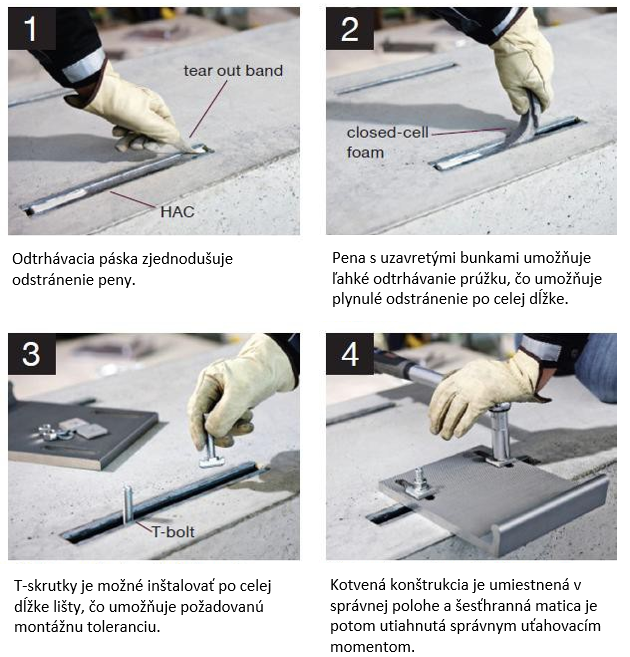

• Predvŕtané otvory pre klince v profile lišty: Rýchle a presné upevnenie na debnenie.

• Plastové koncovky s otvormi pre klince a strediacou líniou: Presné vystredené umiestnenie kanálu. Pribíjanie na debnenie klincami v polohe umožňujúci plný pohyb T-skrutky po dĺžke kanála. Polohovacie dorazy pre T-skrutku zaisťujú upevnenie v rámci povolených medzí vnútri najkrajnejších kotiev.

• Penová výplň s uzavretými bunkami: Znižuje kontamináciu okrajov a vrúbkovanie kanála betónom.

• Nastaviteľné T-skrutky: Posúvanie a premiestňovanie po betonáži pre opravu chýb.

• Znížený krútiaci moment: Menšia námaha inštalatéra, rýchlejšie prevedenie.

• Možnosti odolnosti: Povrchová úprava a/alebo nerezová oceľ pre rôzne požiadavky na životné prostredie

Viac informácií o produktoch a postupe inštalácie nájdete v príslušnom návode na použitie pre kotevné lišty HAC-C-T: https://www.hilti.sk/c/CLS_FASTENER_7135/CLS_CASTIN_ANCHOR_CHANNELS_2_7135/r9197129?activeTab=preconfigured-kits-tabs
