NOVÉ PREPOJENIE MEDZI ROHR2 A HILTI FIXPOINT CALCULATOROM

S tým, ako sú dnešné potrubné systémy čoraz zložitejšie, rastie potreba nástrojov, ktoré ponúkajú nielen vysokú presnosť výpočtov, ale aj plynulú vzájomnú spoluprácu. Práve preto spojili spoločnosti SIGMA Ingenieurgesellschaft mbH a Hilti svoje know-how, aby vytvorili prepojenie medzi detailnou analýzou potrubných systémov a návrhom potrubných podpier v praxi.

Nová integrácia softvéru ROHR2 a Hilti FixPoint Calculatoru pomáha zefektívniť pracovné postupy, zjednodušiť proces navrhovania a uľahčiť overovanie výsledkov. Výsledkom je riešenie, ktoré podporuje vyššiu produktivitu, spoľahlivejšie návrhy a lepšiu spoluprácu medzi jednotlivými fázami projektovania. Táto iniciatíva vychádza zo spoločného cieľa oboch spoločností – zvýšiť efektivitu a kvalitu inžinierskej práce prepojením dvoch špičkových nástrojov.

ROHR2 je popredné softvérové riešenie pre statickú a dynamickú analýzu potrubných systémov. Je široko využívaný v procesnom priemysle a energetike a podporuje celý rad medzinárodných noriem vrátane EN 13480-3. Softvér ROHR2 umožňuje projektantom vykonávať výpočty napätí, síl a momentov v komplexných potrubných sieťach, a predstavuje tak kľúčový nástroj na overenie konštrukčnej integrity a súladu s platnými normovými požiadavkami.

Hilti FixPoint Calculator je webová aplikácia navrhnutá na rýchle a intuitívne posúdenie vplyvu teplotnej rozťažnosti potrubia a návrh optimálnych pevných bodov. Používateľom umožňuje definovať 3-smerové aj 6-smerové pevné body, a to bez zohľadnenia momentov. Vďaka svojej jednoduchosti a rýchlosti je ideálnym nástrojom pre úvodné fázy návrhu a menej zložité potrubné systémy.

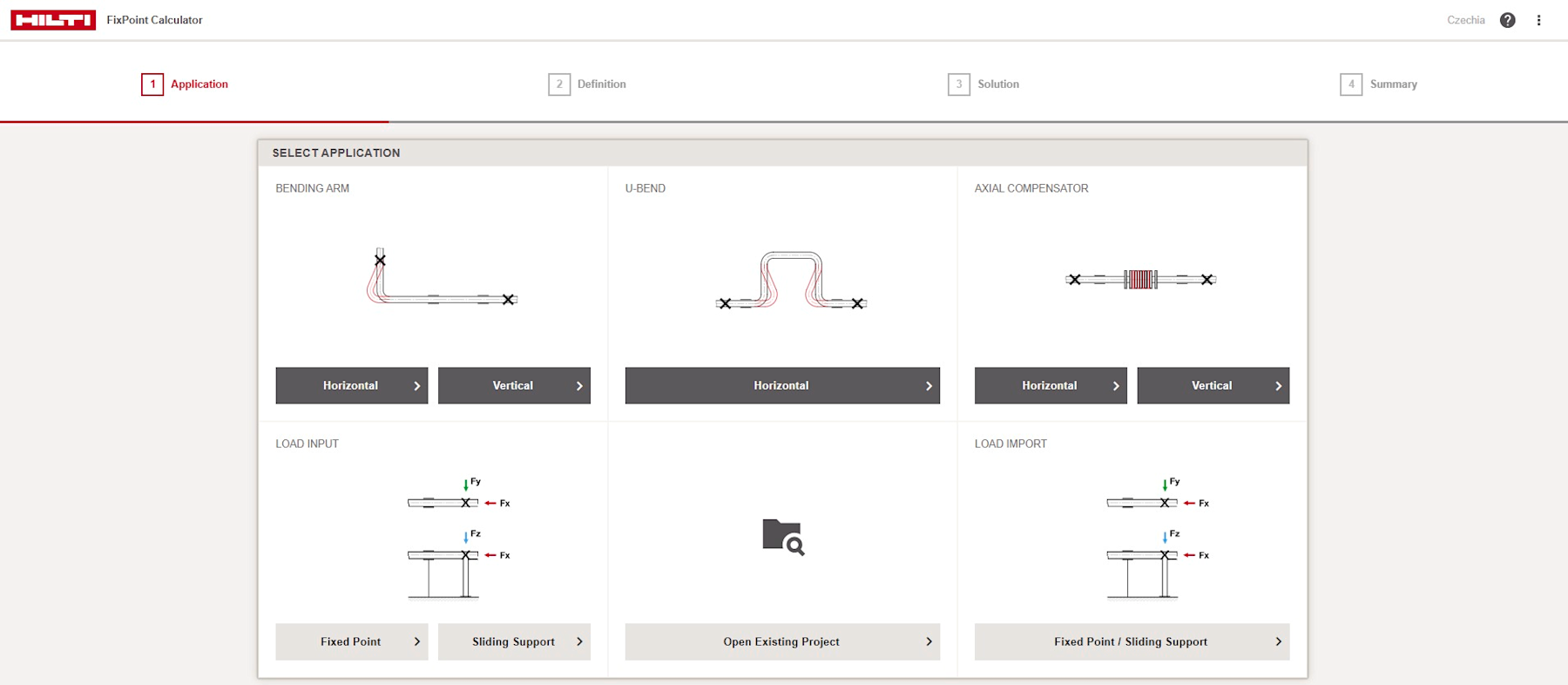

Obr. 1: Úvodná stránka softvéru FixPoint Calculator

V súčasnosti aplikácia ponúka nasledujúce funkcie:

1. Výpočet osových a priečnych síl

2. Analýza teplotnej rozťažnosti potrubia

3. Vyhodnotenie zaťaženia pôsobiaceho na pevné body a kotevné body

Přestože je FixPoint Calculator výkonným nástrojem pre základné návrhové úlohy, nie je určený na komplexnú analýzu napätí v potrubných systémoch.

Prepojenie oboch nástrojov umožňuje vykonávať overenie a kontrolu výsledkov medzi detailnou analýzou potrubia v softvéri ROHR2 a návrhom podporných systémov v aplikácii Hilti FixPoint Calculator.

Od septembra 2025 môžu projektanti jednoducho porovnávať sily a zaťaženia vypočítané v programe ROHR2 s návrhovými možnosťami inštalačného systému Hilti. Výsledkom je vyššia dôvera v správnosť návrhu, rýchlejšie overenie výsledkov a lepšia prepojenosť medzi analýzou potrubného systému a návrhom jeho podporných konštrukcií.

Súčasný rozsah integrácie:

1. Podpora navrhovania v súlade s normou EN 13480-3

2. Export vypočítaných síl z ROHR2 do Hilti FixPoint Calculatora na posúdenie pevných a kotevných bodov

3. Vzájomné overenie výsledkov oboch nástrojov pre vyššiu spoľahlivosť a presnosť projektovania

Toto prepojenie umožňuje používateľom využiť silné stránky oboch nástrojov – presnosť softvéru ROHR2 a praktický prístup riešení Hilti.

Pre maximálne využitie výhod prepojenia medzi ROHR2 a Hilti FixPoint Calculatorom pripravili spoločnosti SIGMA a Hilti spoločné interné školenia, odborné webináre aj vzdelávacie videá určené na samoštúdium. Tieto vzdelávacie programy sú zamerané na projektantov a inžinierov a ponúkajú praktické ukážky, osvedčené postupy a odporúčania, ako efektívne kombinovať oba nástroje v každodennej projektovej praxi. Používatelia tak môžu rýchlejšie získať potrebné znalosti, zvýšiť kvalitu návrhov a naplno využiť potenciál tejto novej integrácie.

Táto spolupráca je zatiaľ len začiatkom. Medzi plánované budúce rozšírenia patria aj výpočty klzných potrubných podpier.

Obr. 2: Úvodná stránka softvéru FixPoint Calculator vrátane modulu na výpočet klzných podpier

Spoločnosti SIGMA a Hilti teraz spoločne poskytujú komplexné riešenie pokrývajúce celý návrhový proces – od analýzy napätia v potrubných systémoch, cez výber a výpočet potrubných podpôr, až po návrh modulárnych nosných konštrukcií.
